产品详细介绍
"Product details"
  • 区别


M2 (MESH组网)

100Mbps传输速录，MESH组网


VX20 (点对点星型组网)

100Mbps传输速录，星型组网

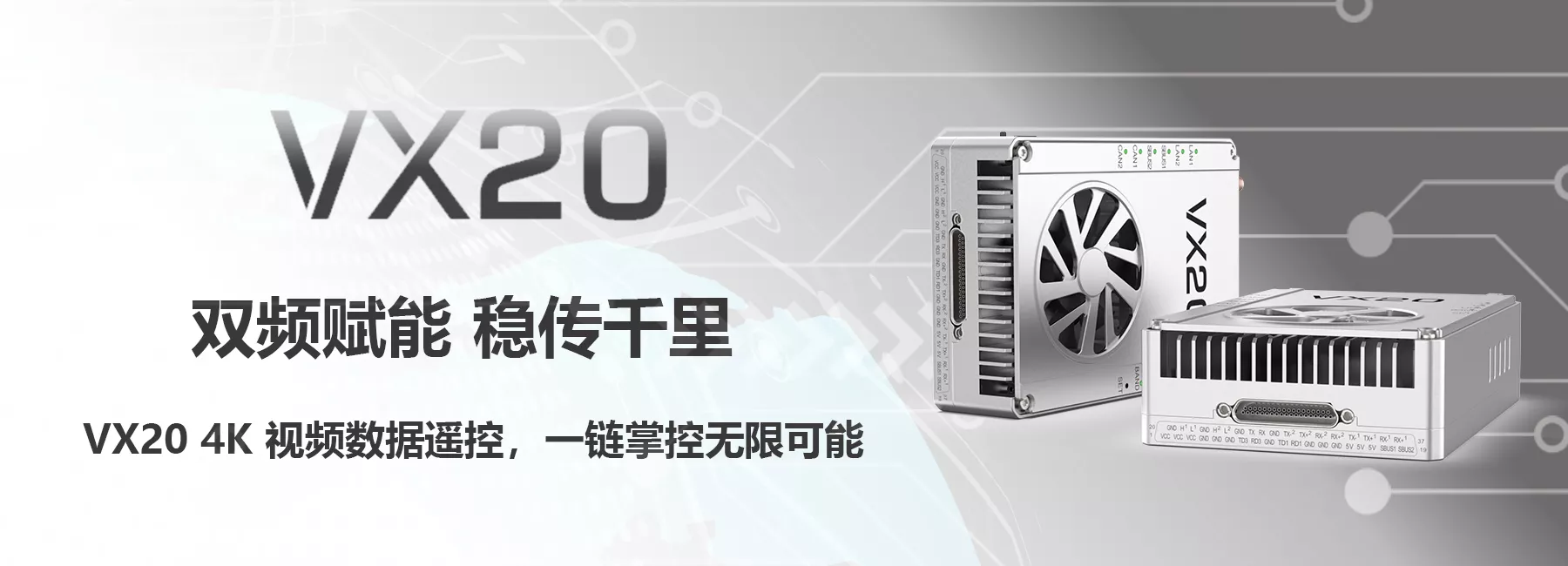

VX20 数字传输设备引领无线通信革新，基于 LTE 无线通信标准，融合 OFDM 与 MIMO 技术，构建高性能无线数字链路。其集 4K 视频、数据、遥控（RC）传输于一体的设计，为行业应用提供稳定可靠的技术支撑。
功能层面，VX20 配备 10/100 以太网端口、串行网关，支持 100Mbps 稳定码流，实现可靠无线以太网桥接与网关服务。兼容全网络协议的 LAN 接口，结合可调波特率的串口（1 TTL + 2 RS232），为多设备互联提供强力支持。
传输能力上，VX20 突破性实现遥控信号、数传信号、图像信号 “三合一” 传输，解决传统设备传输距离受限、图像质量低等难题。即使面对远距离控制、信号遮挡场景，仍能保障数据与高清图像稳定传输。
产品设计兼顾性能与便携，紧凑体积、高集成度搭配高灵敏度特性，在 - 20~+65℃宽温环境下，仍可稳定运行。300g 轻量化设计（不含天线），适配多种应用场景，确保通信高效畅通。
频段选择灵活是 VX20 一大亮点，支持 600MHz（566-678MHz）与 1.4GHz（1428-1530MHz）双频段，满足不同场景需求。从地对空 150 公里远距离传输，到多设备协同作业，VX20 以技术实力定义无线传输新标杆。

■ VX20



类型细节描述
整机重量300g 不含天线
整机尺寸115mm*79.2mm*32mmNA

工作频率

600MHz (566-678MHz)

1.4GHz (1428-1530MHz)

1.4GHz（标准型）
外部电压 DC 12-50V3-12S 电池
工作电流 1300mA 24V 供电
透传串口1 TTL+2 RS232 可选
信号接口SBUS*2、CAN*2 NA
功率5W*2NA
天线 2-4dBi 棒状天线 8-12dBi螺旋天线（可选）
工作温度 -20~+65℃ NA
视频延迟 ≤300ms NA
传输距离VX20D10：10 公里（地对地）视距：点对点
VX20D20：20 公里（空对地）视距：点对点
VX20D30：30 公里（空对地）视距：点对点
工作宽带1.4/3/5/10/20/40MHzNA
传输速率100Mbps NA
天线模式 2x2MIMO NA
网络模式星型组网最多支持8个节点
供电接口J30J NA
